背面サポート
背面サポート機構により後ろに回る必要がなく一人で作業が可能

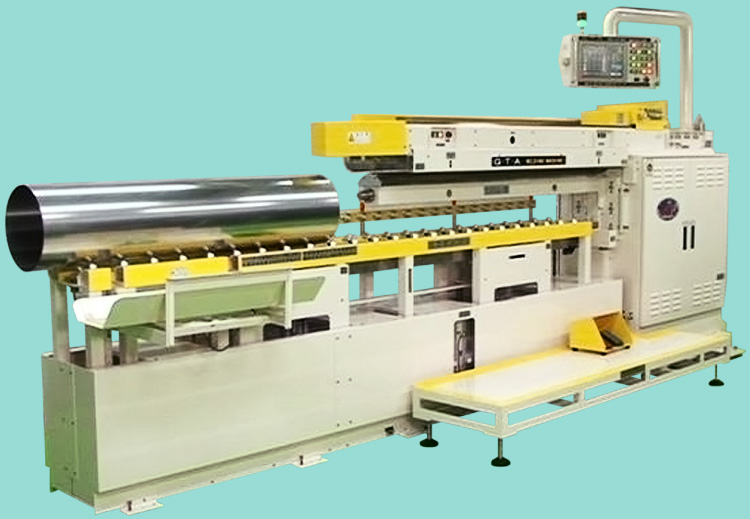

Servo Clamp Seamer Welding Machine
MSW-LM series
薄板(0.2〜0.6mmt）対応！
サーボクランプ機構を新発明！！（多数特許取得済）
薄板溶接のポイントであるワークのクランプに新サーボ方式を採用。確実で美しい円筒溶接を実現します。
薄板(0.2〜0.6mmt）対応！
サーボクランプ機構を新発明！！（多数特許取得済）
薄板溶接のポイントであるワークのクランプに新サーボ方式を採用。確実で美しい円筒溶接を実現します。
背面サポート
背面サポート機構により後ろに回る必要がなく一人で作業が可能

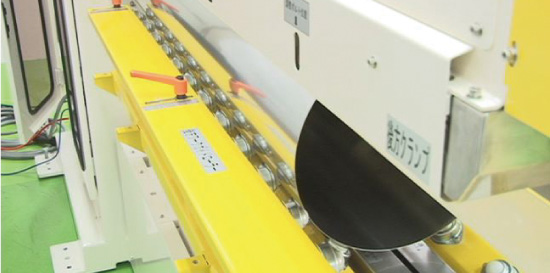

薄板溶接のポイント、ワークのクランプにサーボモータ+ばね機構を採用し、失敗しない確実な突き合わせとクランプを実現しました。
さらに、板厚に適した加圧力制御が行えるため、高品位な溶接が可能です。クランプ開口ストロークが広いため、搬出時にワークを傷を付けにくいのも特長です。
| 機種 | MSW-600LＭ | MSW-1100LＭ | MSW-1600LＭ |
|---|---|---|---|
| 一次電源 | 単相 200/220V 20A | ||
| 溶接条件記憶数 | 100種類（書き換え可能） | ||
| 溶接電源 | インバータTIG電源 （4〜200A） | ||
| 最大溶接長 | 600mm | 1100mm | 1600mm |
| ワーク板厚× ワーク外径 |
0.2〜0.6t× φ80mm〜 |
0.2〜0.6t×φ100mm〜 | |
| その他機能 |
|
||
| 寸法 （幅×奥×高さ） |
800×2200×2100 | 800×2700×2100 | 800×3200×2100 |
| 重量（kg） | 700kg | 800kg | 900kg |
| オプション |
|
||
※突起部含まず
