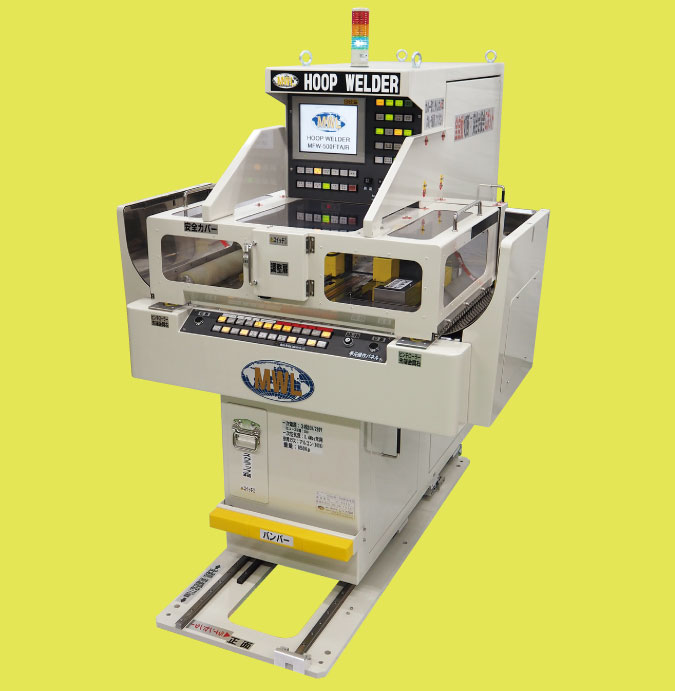

フープウェルダー 自動タイプ
フルオート・完全無人化ロボットタイプ
MFW-500FTA
安全上、人の背よりも高い位置を走るフープ材を継ぎ足し供給するために開発されました。接合時のレール前進、材料引き込み、接合、装置後退による取り出しまで完全無人化で行い、安全を確保しています。このような設備状況に応じた開発も行っています。
ワーク幅：500mmまで

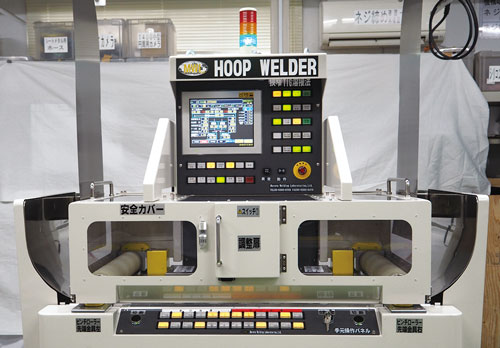

▲ワーク引き込み前

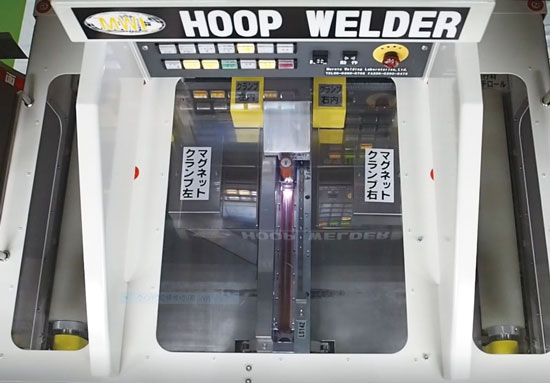

▲接合の状態

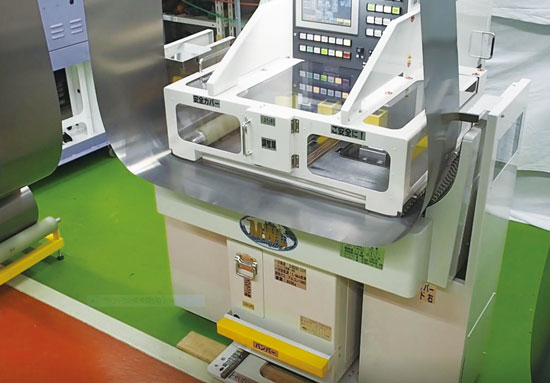

▲装置後退によるワーク取り出し
フープウェルダー 自動タイプ安全上、人の背よりも高い位置を走るフープ材を継ぎ足し供給するために開発されました。接合時のレール前進、材料引き込み、接合、装置後退による取り出しまで完全無人化で行い、安全を確保しています。このような設備状況に応じた開発も行っています。
ワーク幅：500mmまで
▲ワーク引き込み前
▲接合の状態
▲装置後退によるワーク取り出し
| 1次電源 | AC200V/20A |
|---|---|
| 駆動 | エア（コンプレッサ内臓）・モータ |
| 切断方式 | 油圧シャーリング |
| 制御 | シーケンサによる |
| 溶接電源 | インバータTIG溶接電源 |
| 溶接データ記憶 | 500件 |
| 溶接履歴記憶 | 50件 |
| 対応材料幅 | 500mm |
| 接合角度 | 0° |
| 重量 | 850kg |
| 溶接用ガス | フープガス |
| 搭載ボンベ | 2 |
| 装置幅寸法(mm) | 1350(W)×1600(D)×1700(H) |
| 鉄 | 0.5～2.0mm |
|---|---|
| ステンレス | 0.5～2.0mm |
| 電磁鋼板 | 0.5～2.0mm |
| 銅 | 0.5～2.0mm |
| 銅合金 | 0.5～2.0mm |
| 真鍮 | 0.5～2.0mm |
| アルミ | 0.5～2.0mm |
